MH型5t單梁門式起重機參數Mh型5噸電動葫蘆門式起重機尺寸
時間：2024-01-18來源：起重機廠家瀏覽次數：1
5噸單梁門式起重機介紹
MH型5t單梁門式起重機（以下簡稱5噸單主梁門式起重機），5噸電動葫蘆門式起重機與5噸電動葫蘆配套使用，是一種有軌運行的中小型起重機，其適用起重量1~32噸，適用跨度12~35米，工作環境-20℃~+40℃內。

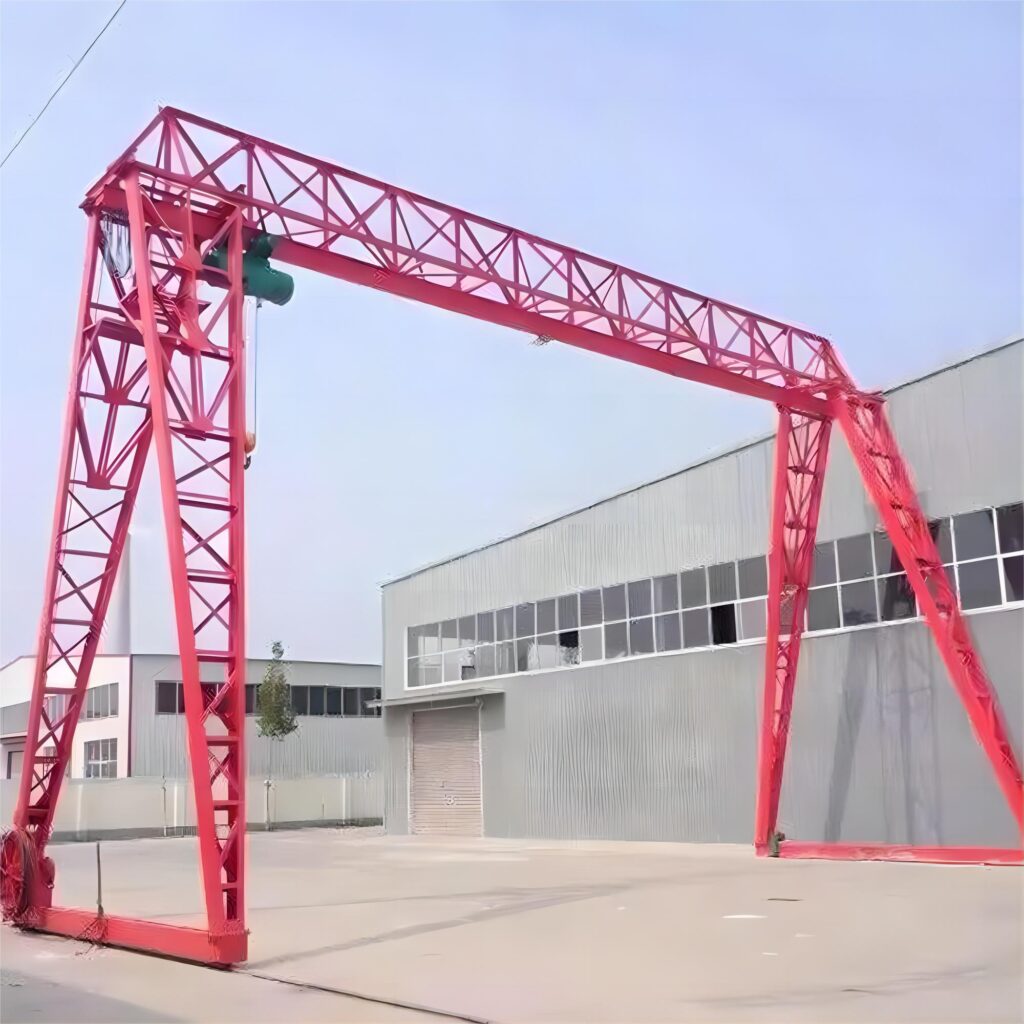

5噸單梁門式起重機圖片
5噸單梁門式起重機結構型式：
電動葫蘆門式起重機外形結構分類可以分為：上包下花門式起重機、包箱門式起重機、花架門式起重機、倒三角門式起重機、鋼管腿門式起重機。

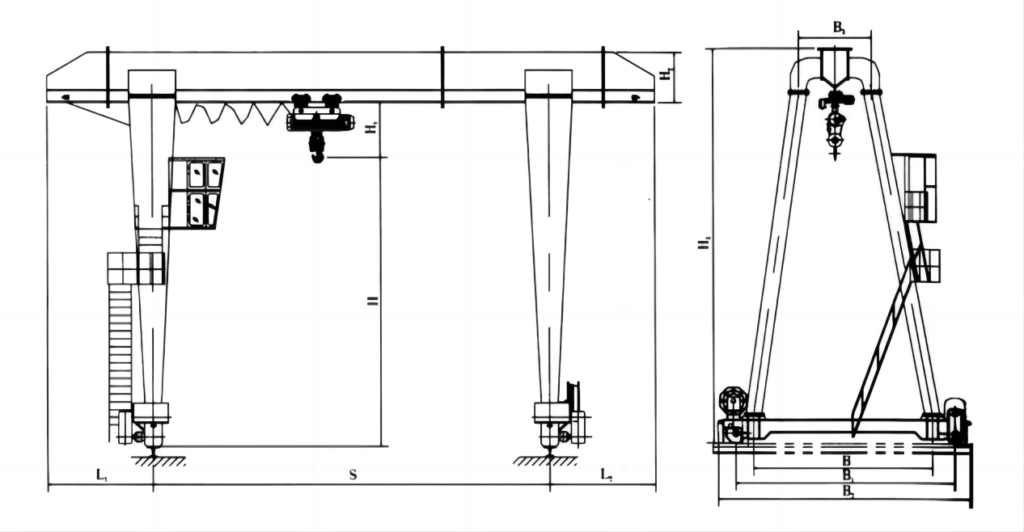

5噸單梁門式起重機結構圖
5噸單梁門式起重機參數尺寸表
| 起重量Lifting Weight | t | 5噸 | |||||||
| 跨度Span | m | 12 | 16 | 20 | 24 | 30 | |||
| 起升高度(m)Liting Height | m | 6/9 | |||||||
|
運行結構 W o r k i n g P a r t s |
運行速度TravelingSpeod | 地面Ground | m/min | 20 | |||||
| 司機室Controlling Room | 20/30 | ||||||||
| 電動機Molor | 地面Ground | 型號kw | YSEBO?-4/0.8×2 | YzR132M1-6/2.5×2 | |||||
| 司機室Controlling Room | ZDR100-4/1.5×2 | ||||||||
| 電動葫蘆 | 型號Type No | CD, MD? | |||||||
| 起升速度Lifting Speed | m/min | 8 0.8/8 | |||||||
| 運行速度Travelling Speed | m/min | 20 | |||||||
| 電動機Motor | 起升Liting | 型號kw | ZD,41-4/7.5 ZDS,0.8/7.5 | ||||||
| 運行Travelling | ZDY,21-4/0.8 | ||||||||
| 工作級別Working class | A3 | ||||||||
| 薦用鋼軌Steel Track Recommended | P24 | P38 | |||||||
| 電源Power Supply | 三相交流380W 50HZ | ||||||||
| 起重機質量The Crane Weight | 地面Ground | t | 8.23/10.23 | 11.27/13.27 | 13.17/15.17 | 17.83/19.83 | |||
| 司機室Controlling Room | t | 8.58/10.58 | 11.62/13.62 | 13.52/15.52 | 18.18/20.18 | 25.5 | |||
|
最大輪壓 Max.Wheel Pressure |
KN | 54/59 | 62/67 | 70/75 | 78/83 | 96 | |||
|
基本尺寸 Basic Dmensions |
L, | mm | 3000 | 4000 | 5000 | 6000 | 7500 | ||
| L? | mm | ||||||||
| H, | mm | 1160 | |||||||
| H? | mm | B00 | 900 | 1000 | 1150 | 1300 | |||
| H? | mm | 760/10960 | 8060/11060 | 8160/11160 | 8310/11310 | 11460 | |||
| B | mm | 4500/5500 | 5500/6500 | ||||||
| B, | mm | 5500/6500 | 6500/7500 | ||||||
| B? | mm | 6000/7000 | 7100/8100 | ||||||
| B? | mm | 1500 | |||||||
-
