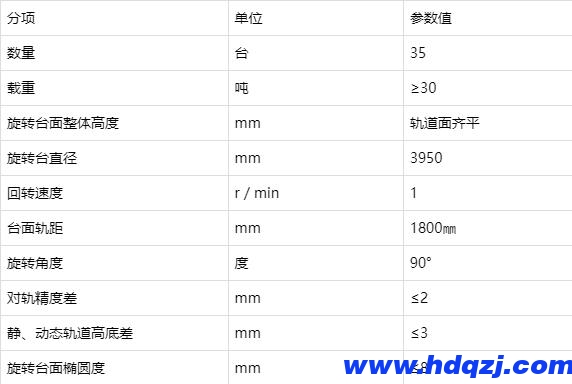

1）地面換向旋轉臺主要技術參數表

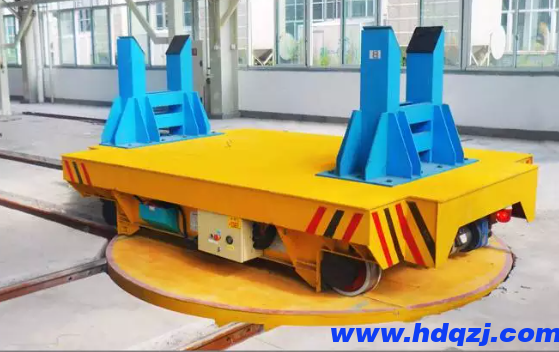

（2）地面換向旋轉臺的結構描述、型式及技術要求

1. 由上下旋轉框架+傳動裝置+輔助輪組+電控設備等組成。

2. 框架系統：由型材或板材焊接等組成。若干上下主梁+橫梁和臺面板組成框架結構。確保滿載時無變形、剛性好、運行平穩、安全可靠，旋轉臺面鋪設鋼板，為了方便日常維護保養，旋轉臺面表面預留檢修口，檢修口的鋼板是用螺釘與主框架相連接，在維護保養、維修時，可拆去面板。超載系數1：1.5。

3. 臺面鋪設行走鋼軌和導電軌與地面軌道型號相同，水平度相同。

4.旋轉臺下層輔組輪組軌道應經過龍門加工中心進行整體精加工，保證整個軌道在同一個水平面上。

5. 輔助輪組6只，材質為鍛鋼 45# ，并經過熱處理，車輪蹋面 HRC35-40 ， 軸的材料為 45# 鋼，并經過調質處理。車軸通過調心滾子軸承裝配在軸承座內固定在車架橫梁上，軸承座分別可以上下調節高度。

6. 所有輔助輪必須在同一水平面上，確保運轉時每個輔助輪受力均勻。

7. 傳動系統：旋轉時，電動機帶動減速機驅動回轉支承運行，電機配編碼器，各元件與主體運行連接可靠，傳動和運行系統有良好的減震性能，減速機采用三合一減速機。

8.旋轉臺整體設計布局應合理緊湊，應預留充分的檢修空間，便于故障維修。

9. 供電系統：是以交流 380V 供電，其工作原理是通過地面控制柜程控控制系統，把交流 380V 電源供給三相電機，并按照設定程序驅動運行。

10. 旋轉角度：90°具有旋轉靈活，運行平穩，使用性能安全可靠等特點。

11. 回轉平臺軌道與抬包車軌道對接精確，即先減速后停止，確保旋轉臺旋轉時定位準確，使本體導軌與地面軌道對中良好。

12. 電控程序自動實現對軌，一鍵操作。

13.用 PLC 編程（無密碼限制） 控制系統，旋轉臺到達対軌位置時，采用多次接近限速的方式對接工位位置（精度≤2mm）。

14. PLC 有網線接口或 485 接口。

15. 電控每一個動作確認、連鎖、互鎖。

16. 旋轉臺面上的兩根軌道供電方式：旋轉臺面的下方設有取電裝置。

17.短路保護：總電源回路設置的自動空氣開關，作為抬包軌道車的短路保護，控制回路設置熔斷或小容量空氣開關作為短路保護。

18. 導線敷設：導線通過線管來敷設，在線管不易敷設的地方，采用軟管敷設。線管內的導線沒有接頭。

19.選用銅芯橡膠絕緣電線；所有導線均采用銅質截面積不小于1mm2， 電動機及其它元件的溫升不超過 80℃。

20.控制箱內導線均用線槽固定，導線兩端并標有機打不褪色線號，方便于維護。

21.所配置的電機要求采用不低于GB 18613-2020規范的二級能效電機。還蒸和電解區域所有電氣元件、盤箱柜等防護等級要求不低于IP65；加工區域所有電氣元件、盤箱柜等要求防塵及防爆，防爆等級不低于EXdIII CT4，防護等級不低于IP6X。
