起重機維修保養(yǎng)
Product Series
推薦產(chǎn)品
河南華東起重機械設(shè)備公司
服務(wù)熱線：400 086 9590
公司：河南華東起重機械設(shè)備有限公司
聯(lián)系人：賈經(jīng)理
聯(lián)系電話：13903802779
地址：河南新鄉(xiāng)市封丘縣起重機工業(yè)園區(qū)
當(dāng)前位置： 起重機 > 技術(shù)資料 > 起重機維修保養(yǎng)
起重機生銹原因及刷漆防腐預(yù)防
時間：2018-08-27來源：起重機廠家瀏覽次數(shù)：922
室外龍門吊生銹腐蝕、門式起重機銹蝕是由于起重機長期暴露于空氣中，防護措施不徹底時，或者化工行業(yè)車間內(nèi)的起重機，由于起重機長時間接觸到周圍的腐蝕性氣體或腐蝕性液體進行化學(xué)反應(yīng)而損耗的過程。特別是當(dāng)空氣中有各種化學(xué)侵蝕性介質(zhì)污染時，銹蝕將更為嚴(yán)重，即便是已做刷漆保護的起重機，由于在使用中受到風(fēng)吹、日曬、氣候冷熱變化、雨天潮濕、霉菌侵蝕以及機械撞擊等，使涂層被逐漸破壞而失去保護能力，如不認真對待，銹蝕將加速發(fā)展，勢必將影響起重機的強度和剛度，縮短使用壽命，降低其安全可靠性。因此，有必要對起重機銹蝕的危害、規(guī)律、原因等進行分析，以便采取切實有效的防銹蝕對策。

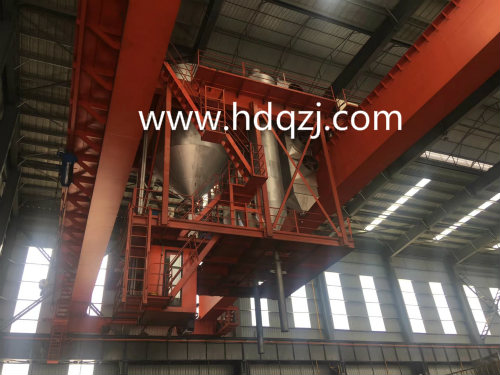

生銹腐蝕前的起重機
起重機生銹的危害，不僅表現(xiàn)為表面厚度的均勻減薄，而且產(chǎn)生局部較大的銹坑，引起應(yīng)力集中，促使局部結(jié)構(gòu)早期破壞，尤其對直接承受動力載荷作用和處于低溫地區(qū)的鋼結(jié)構(gòu)，更促使疲勞許用應(yīng)力大幅降低和鋼材抗冷脆性能下降。如起重機銹蝕過于嚴(yán)重，不僅會降低門式起重機工作性能，而且會導(dǎo)致發(fā)生門式起重機作業(yè)過程中倒塌事故，甚至?xí)l(fā)生重大惡性傷亡事故。
二、起重機腐蝕的規(guī)律：
1、（根據(jù)國家起重設(shè)備檢測中心提供起重機腐蝕的規(guī)律）未刷起重機防護漆或涂漆質(zhì)量欠缺，而且起重機鋼結(jié)構(gòu)在大氣中的銹蝕速度每年是不同的，初始時速度較快，以后逐漸減慢。
2、（根據(jù)國家起重設(shè)備檢測中心提供起重機生銹的規(guī)律）在不同地區(qū)作業(yè)時，鋼結(jié)構(gòu)受大氣銹蝕程度差異較大，沿海和大氣污染較嚴(yán)重的地區(qū)銹蝕較為明顯。
3、在同一地區(qū)作業(yè)，受季節(jié)的影響，在雨季龍門吊式起重機銹蝕嚴(yán)重。
4、有涂漆起重機或電鍍層起重機鋼結(jié)構(gòu)的銹蝕速度，比無防銹層的龍門吊式起重機銹蝕速度慢5倍。
5、室外起重機鋼結(jié)構(gòu)的銹蝕速度約為室內(nèi)起重機的4倍。
三、起重機銹蝕及及起重機生銹原因：
起重機銹蝕及刷過防腐漆起重機表面生銹的原因 ，起重機銹蝕和防銹漆被破壞，與建筑物周圍環(huán)境的溫度和濕度、大氣中侵蝕性介質(zhì)的含量和活力、大氣中的含塵量、構(gòu)件所處的環(huán)境條件以及起重機刷漆的工藝和鋼結(jié)構(gòu)的材料質(zhì)量等有關(guān)，其主要原因有：
1、化學(xué)銹蝕：起重機鋼結(jié)構(gòu)非電解質(zhì)或干燥氣體，發(fā)生化學(xué)反應(yīng)而引起的銹蝕，稱為化學(xué)銹蝕。如龍門吊鋼結(jié)構(gòu)在高溫下氧化成氧化物。
2、點化銹蝕：起重機接觸電解質(zhì)溶液而發(fā)生銹蝕（同時伴有電流發(fā)生），稱為點化銹蝕。起重機點化銹蝕和原電池的工作原理相同的。其鋼結(jié)構(gòu)主要成分是鐵和碳的合金，當(dāng)在潮濕的空氣里，它的表面附有薄層水膜，水的電離程度雖小，可是它終究是一種電解質(zhì)，它能產(chǎn)生極少量的H+和OH-，何況在空氣里二氧化碳和二氧化硫，尤其是發(fā)電廠后續(xù)機組的施工，空氣中所含的酸、堿等侵蝕性介質(zhì)，都是能溶于水而生成酸和堿的氣體，使水里的H+增加。因此，會在鋼結(jié)構(gòu)的表面上形成無數(shù)原電池。在這種原電池里，鐵是負極，碳是正極，使鐵發(fā)生點化學(xué)銹蝕，生成氫氧化鐵（Fe(OH)2）,繼續(xù)被氧化而形成鐵銹。
3、氧化皮未被清除干凈：氧化皮是一般存在于熱軋鋼結(jié)構(gòu)和切割焊接部位上。由于它緊附在鋼結(jié)構(gòu)上，極難除去，所以，在安裝前或拆除后有些龍門吊作業(yè)人員圖省事干脆不除，或者除不盡也就算完工。氧化皮是防銹層損壞的隱患，在受機械、大氣腐蝕等綜合作用下，引起防銹漆凸起和剝落，使起重機鋼結(jié)構(gòu)失去防護層而導(dǎo)致銹蝕。
4、未及時刷涂起重機防銹漆：在起重機除銹后，由于未及時覆蓋保護層，使其與周圍侵蝕性物質(zhì)或氣體接觸而發(fā)生銹蝕。
5、鐵銹未被除盡生銹：鐵銹即是三氧化二鐵，如果在涂漆前沒有將其清除干凈，存在于漆膜下的氧化鐵繼續(xù)腐蝕單梁起重機，并產(chǎn)生膨脹而引起漆膜開裂脫落，加速起重機銹蝕。
6、焊渣未被清除生銹：在拆除起重機時，有些作業(yè)人員圖省事用氧炔焰割開鋼結(jié)構(gòu)，安裝時再焊接，安裝完畢涂漆時沒有將焊渣清除掉（焊渣是由金屬氧化物、無機鹽類、氯化膿、氯化鋅。松香等物質(zhì)組成），在使用過程中漆膜下的鋼結(jié)構(gòu)繼續(xù)被腐蝕，最后破壞漆膜。
7、油污未被清除生銹：由于起重機表面上沒有清除掉的油污、潤滑脂等，其不僅會影響涂層的附著力和干燥性能，還會使漆膜被破壞。
8、舊漆未被除掉或未清除干凈腐蝕：重新涂漆時，如不清除已被破壞的漆膜，或舊漆膜雖然完好，但和新漆的附著力降低，則新漆膜仍會脫落，舊漆還會被咬掉，造成起重機生銹，這種情況在大型塔機中普遍存在。
9、只涂面漆而未涂底漆：起重機底漆是直接涂在起重機表面上，它含粉料多，基料少，成膜粗糙，與鋼結(jié)構(gòu)表面粘著力強，能起到良好的防銹目的。起重機面漆是涂在底漆上的漆，它含粉料少，基料多，成膜后有光澤，主要功能是保護下層底漆。所以，單梁起重機鋼結(jié)構(gòu)在整體涂漆時，光涂面漆，不涂底漆，就不能起到良好的防銹目的，必然降低起重機使用壽命。
10、選用漆料品種不當(dāng)生銹：起重機漆料的品種很多，性質(zhì)和用途各異。在使用中，由于底漆與面漆未正確配套，會導(dǎo)致咬起底漆的漆膜。如過氯乙烯不能與油性底漆（油性紅丹漆）配套使用，因為過氯乙烯漆中有強溶劑，會咬起這種底漆的漆膜，使起重機銹蝕。

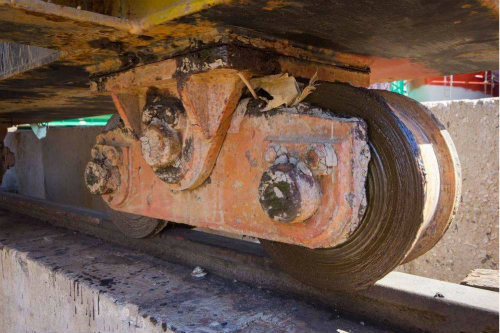

生銹腐蝕后的起重機
1、要充分考慮起重機作業(yè)的地理環(huán)境因素，根據(jù)施工場地的地形情況，盡量布置在散發(fā)侵蝕性氣體廠房的上風(fēng)口，使蝕性氣體不至于侵蝕起重機。
2、要認真清除起重機鋼結(jié)構(gòu)表面上的一切雜質(zhì)，及時除漆，在起重機進行涂漆前，必須將電動葫蘆表面上的各種油污、鐵銹、氧化皮、焊渣、舊漆、侵蝕性粉塵等一切附著物清除干凈。采用正確的除銹方法，如人工除銹、酸洗除銹、噴砂除銹等，使單梁起重機表面露出銀灰色，以增加漆膜與鋼結(jié)構(gòu)表面的粘著力，并及時在鋼結(jié)構(gòu)表面上覆蓋保護層。
3、在電動葫蘆涂保護層時，應(yīng)先涂底漆，而后再涂面漆使二者正確配套，并有良好的粘著力。同時根據(jù)漆料品種各自的化學(xué)性能，選擇合適配套的電動葫蘆漆料，使底漆與面漆之間有良好的粘結(jié)力。如過氯乙烯對鋼結(jié)構(gòu)表面的附著力差，與磷化底漆或鐵紅醇底漆配套使用，才能得到較佳的效果。
4、在較好的環(huán)境條件下施工涂漆：采用正確的涂漆方法，根據(jù)涂漆特性和環(huán)境條件，可分別采用刷涂或噴涂方法。為使涂層經(jīng)久耐用，應(yīng)在晴天和通風(fēng)良好的室內(nèi)進行施工較為合適，避免在雨、雪、霧、風(fēng)砂天氣或烈日下于室外施工。適宜的涂漆溫度為15-35oC,當(dāng)氣溫低于5oC或高于35oC時，在未采取其它措施前，一般不宜施工。涂漆應(yīng)在起重制作完畢除銹后進行，不能與構(gòu)件的切割、焊接、鉚接工序交錯進行，以免損傷漆膜。
5、在使用過程中，應(yīng)定期進行電動葫蘆涂漆維護，起重機一般在安裝或拆除時進行一次除銹涂漆維護，但移動式起重機一般每年應(yīng)全面檢查一次，凡發(fā)現(xiàn)涂層表面失去光澤達90%，涂層表面粗糙、風(fēng)化、開裂達到25%，漆股起泡，或起重機鋼結(jié)構(gòu)件出現(xiàn)的輕微銹蝕達40%等情況；均應(yīng)及時進行維護，以保證或延長起重機鋼結(jié)構(gòu)的使用壽命。
起重機產(chǎn)品推薦：單梁門式起重機 電動單梁龍門吊
-
27
2024-05
門式起重機防腐施工要求
門式起重機一般都是在室外工作的，工作環(huán)境比較差，所以必須做好門式起重機的防腐維護。門式起重機的防腐維護作業(yè)有哪些要求需要嚴(yán)格遵守的呢？小編為大家簡單介紹下。1.門式起重機防腐施工掛梯和吊籃在使用前應(yīng)仔細檢查掛鉤和焊縫質(zhì)量，合格后才能使用。同時在使用過程中還應(yīng)對掛梯和吊籃進行不定期檢查。搭設(shè)平臺應(yīng)滿足國家安全標(biāo)準(zhǔn)，經(jīng)安全監(jiān)理驗收合格后開始工作。2.門式起重機防腐高空作業(yè)人員必須系好雙保險，配戴好安全...詳細
-
24
2024-04
起重機防腐措施，起重機的支腿結(jié)構(gòu)形式
起重機防腐措施 起重機等都是在露天環(huán)境中工作，長時間的戶外作業(yè)會經(jīng)受暴曬、雨水沖刷以及沾染一些腐蝕性的物質(zhì)都會縮短機械的使用壽命。而為達到延長設(shè)備使用壽命的目的就要從設(shè)備的運行、制造、設(shè)計等方面入手，從而降低設(shè)備的被腐蝕度。 起重機設(shè)備本身是金屬構(gòu)成的，只要是金屬它就會因為溫度、濕度等外界條件的影響，從而導(dǎo)致金屬發(fā)生銹蝕。腐蝕主要是因為發(fā)生了化學(xué)反應(yīng)，而導(dǎo)致物體出現(xiàn)了損耗或者是破壞的情況。而機...詳細
-
15
2021-10
門式起重機防腐應(yīng)該要怎么做？
門式起重機在使用時間長了以后，也是很有可能會容易出現(xiàn)一些被腐蝕的問題，這也就很有可能會導(dǎo)致不能夠正常進行使用，又或者說是會容易導(dǎo)致使用壽命受到一個比較大的影響，所...詳細
-
04
2021-09
起重機防腐施工注意滑線的導(dǎo)電性
龍門吊在戶外使用，由于經(jīng)常暴露在風(fēng)，日曬雨淋中，如果保養(yǎng)不當(dāng)，更容易腐蝕，因此要注意防腐蝕工作，龍門起重機在防腐施工過程中應(yīng)注意穩(wěn)定性。 1.龍門起重機防腐施工吊梯和...詳細
-
27
2018-08
起重機生銹原因及刷漆防腐預(yù)防
起重機生銹原因及刷漆防腐預(yù)防，室外龍門吊生銹、門式起重機銹蝕、化工車間起重機生銹腐蝕、起重機防腐、刷漆、噴漆沒有處理好等情況是起重機生銹最易發(fā)生的。下面我們詳細介...詳細
